型號：GTF-MD-16系列
產品時間：2020/5/19 16:11:39
簡要描述：
Orton的梯度爐是一款功能強大、價格適中的儀器，是研究隨溫度變化物質反應的一個非常有效的手段。
Orton的梯度爐是一款功能強大、價格適中的儀器，是研究隨溫度變化物質反應的一個非常有效的手段。在一次燒制過程中，Orton梯度爐得到一系列隨溫度變化已知燒制過程的樣品，這樣用戶就能研究燒制溫度對陶瓷制品的影響。燒制結束后，用戶可以在一定溫度范圍內研究樣品的收縮、燒結程度、密度變化、空隙度、吸收率、表面積、顏色變化、結晶度、相態變化、電性能變化、磁性能變化，以及其他。Orton的梯度爐溫度在室溫和1600℃之間。
Orton梯度爐介紹

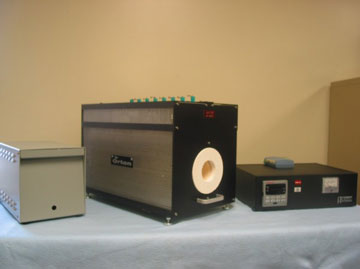

Orton梯度爐（液化爐）是一款設計獨特的水平管式爐，具有可控的、可重復的、線性溫度梯度，線性溫度梯度范圍12"（300mm）或16" （405mm）長，依賴于管式爐的長度和隔熱包裝，溫度梯度有120℃、160℃、240℃和320℃，梯度爐有四部份組成：梯度爐、溫控儀、降壓變壓器以及溫度顯示系統。

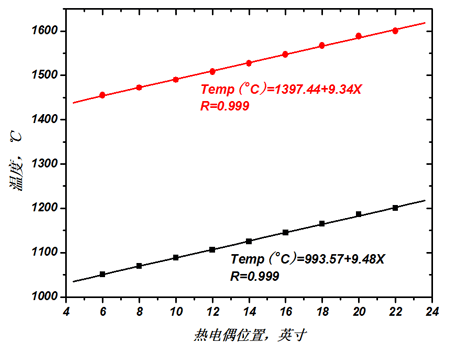

1) 梯度爐是矩形的，金屬屏蔽結構，覆蓋了耐熱的纖維絕緣材料，四根硅鉬棒加熱電阻纏繞在直徑為2.875"的陶瓷加熱管中，樣品放置在頂部2.5"寬的D-形管上，D-形管材料為剛玉材料，這個D-形管坐落在陶瓷加熱管上，在整個梯度監控區域，每隔2"有一個“S”型的熱電偶，垂直穿透加熱管，兩個特殊形狀的IFB端塞在加熱管的兩端，上側的剖面圖顯示了梯度爐的結構。梯度爐的溫度梯度線性關系非常好，這樣整個梯度范圍內，分布了無數個溫度點，用戶就能對不同溫度點的玻璃情況進行詳細研究。
2）梯度爐的溫度由通用溫度控制儀（UTC）控制，UTC由以下部分組成：①用戶可以編程的多級PID控制器，②SCR固體功率模塊，③安培計，④ON/OFF電源開關，⑤以及合適的電源插座。PID控制器使用在爐子熱端的熱電偶進行控制，因此監控的溫度梯度是從該控制溫度點開始下降的。
3) 從溫度控制儀UTC出來的電源，經過降壓變壓器，輸送到硅鉬棒加熱電阻上。
4) 熱電偶數字轉化單元：將熱電偶的電勢差轉化為相應的數值，為軟件提供相應的溫度值。

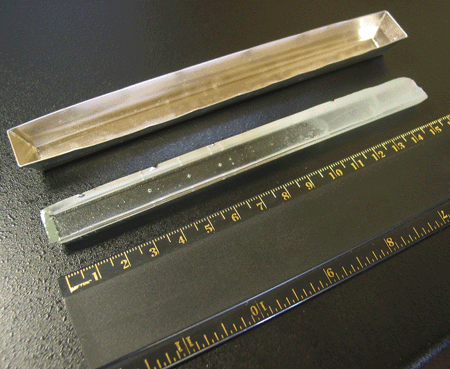

注意：鉑金船不包括在價格中。
GTF-MD系列液化爐(梯度爐)的技術指標
|
儀器型號 |
GTF-MD-1612 |
GTF-MD-1616 |
| 最高溫度 |
1,600℃ |
|
| 梯度區域長 |
12" |
16" |
| 監控?zé)犭娕紨?shù)，S型 |
6 |
8 |
| 控制熱電偶數，S型 |
1 |
|
| D-形管爐膛長度 |
17" |
21" |
|
控制區域梯度(標準版) 平均：℃/英寸 平均梯度范圍：℃ |
10 120 |
10 160 |
|
控制區域梯度(升級版) 平均：℃/英寸 平均梯度范圍：℃ |
20 240 |
20 320 |
|
功率消耗 溫控儀，UTC |
240伏，25安 |
|
|
梯度爐的大小 |
25"長×15"寬×18"高 |
32"長×15"寬×18"高 |
| 溫控儀，UTC |
17”長 x 14”寬 x 5.5”高 |
|
| 降壓變壓器 |
15”長 x 9”寬 x 10”高 |
|
